Tandem-Coilzange von Wimo Hebetechnik

Doppelter Einsatz

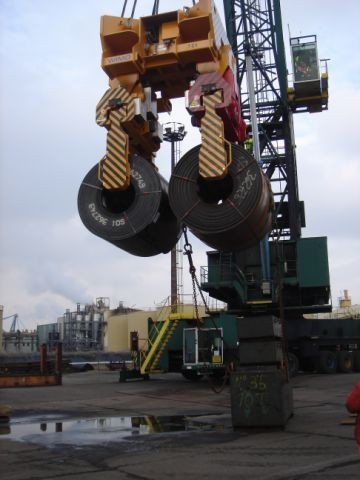

Die Tandem-Coilzange von Wimo Hebetechnik ist zum gleichzeitigen Transport von zwei Coils nebeneinander oder nur ein Coil mit einer Teleskopcoilzange ausgelegt. Um verschiedene Coilbreiten oder einen Coilversatz kompensieren zu können, sind die Zangenarme separat angetrieben.

Die Tandem-Coilzange besteht aus einer Teleskoptraverse mit zwei verstellbaren Teleskopcoilzange. Zusätzlich sind an jeder Teleskopcoilzange zwei Anschweißhaken installiert. Die Teleskopcoilzangen sind an der Teleskoptraverse beweglich aufgehängt, um ein ungenaues Positionieren der Teleskopcoilzange zu den Coils auszugleichen. Der Antrieb der Zangenarme von den Teleskopcoilzangen erfolgt elektromechanisch über Getriebemotor mit Bremse und kardanisch gelagerten selbsthemmenden Gewindespindeln. Jeder Zangenarm ist separat verfahrbar und wird durch die Abschaltleiste abgeschaltet. Dadurch können unterschiedliche Coilbreiten aufgenommen werden.

Der Antrieb der Teleskoptraverse erfolgt elektromechanisch über Getriebemotor mit Bremse und kardanisch gelagerten Kugelumlaufspindeln. Jeder Teleskoparm ist separat verfahrbar. Die Teleskoparme sind unter Last verstellbar. Dies wird benötigt für das Ausrichten der aufgenommen Coils. Die teleskopierbaren Zangenarme und Teleskoparme werden in verschleißarmen, nachstellbaren Leisten geführt. Für die Hilfe der Coilaugenfindung sind an den Zangenarme Lichtschranken integriert. Die dann beim Aufnehmen der Coils durch das Coilauge scheinen und weitere Bewegungen freischalten.

Durch eine Memoryfunktion kann bei den Teleskopcoilzangen eine beliebige Position gespeichert werden. Sodass beim Öffnen immer die gleiche Position angefahren werden kann. Durch die eingebaute Lastsicherung in den Klapppratzen, wird ein Öffnen der Zangenarme unter Last verhindert, dies wird am Gehäuse durch eine blaue Meldelampe angezeigt. Die weißen Meldelampen am Gehäuse signalisieren die Betätigung der Abschaltleisten beim Anfahren der Zangenarme an das Coil.
