Peter Dammer errichtet Halle mit schweren Kranen

Gesamtnutzlast 160 t

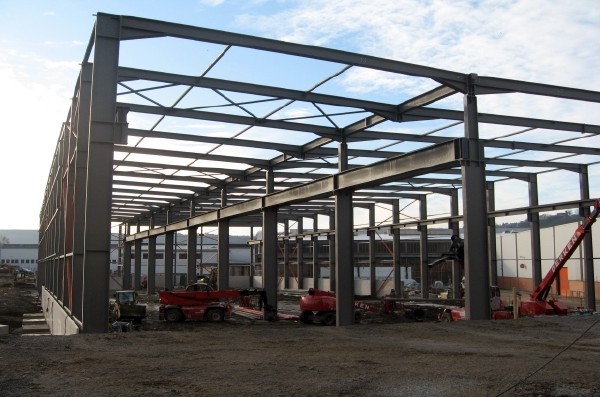

In Wetter an der Ruhr errichtete die Firma Peter Dammer GmbH & Co. KG aus Nettetal in diesem Jahr eine Halle für die mechanische Bearbeitung von Stahl. Für den innerbetrieblichen Prozessablauf beim Bauherrn, der SSK von Schaewen Wetter AG, sind schwere Krane zwingend erforderlich. Die Fertigung der Stahlkonstruktion von ca. 600 t Stahl für die Halle erfolgte dabei „Made in Germany“ in der werkseigenen Produktion des Stahlbauunternehmens. Die Halle mit Außenmaßen von 105 m Länge, 41 m Breite und 14,50 m Höhe besteht aus zwei Hallenschiffen mit 26 m und 15 m Spannweiten.

In beiden Hallenschiffen verkehren Brückenlaufkrane mit jeweils 2x 30 t sowie 1x 20 t Nutzlast. Das Rastermaß der Halle beträgt 6 m. Eine Besonderheit für die Halle war der Wunsch des Bauherrn, in der Mittelachse auf jede zweite Stütze zu verzichten. Hier sind die Kranbahnträger somit über 12 m frei gespannt. Eine Vorgabe, die sich auf die statische Konzeption der Halle auswirkte und entsprechend von den Mitarbeitern des firmeninternen Ingenieurbüros des Stahlbauunternehmens bei der Erstellung des Konzepts berücksichtigt wurde. Die Haupttragsysteme bestehen aus Rahmen mit Vollwandprofilen und eingespannten Außenstützen. Jede zweite Mittelstütze wurde als Pendelstütze gelenkig angeschlossen, sodass alle Rahmen gleichartig ausgeführt werden konnten. Die Optimierung des statischen Systems und der Wiederholfaktor bei der Fertigung ermöglichten eine effiziente Herstellung dieser hoch belasteten Konstruktion. Als weitere Optimierung der Stahlkonstruktion dient ein horizontal verlegter Kreuzverband zwischen den mittleren Kranbahnträgern. In Verbindung mit den Oberflanschen der Kranbahnträger erhält man ein horizontal verlegtes Fachwerk, welches die Horizontallasten aus den Kranen aufnimmt. Die Kranbahnträger sind somit auch Bestandteil dieses Fachwerks. Mit diesem System konnte die Firma Peter Dammer nach eigenen Angaben dem Kunden eine intelligente und wirtschaftliche Lösung bieten.
