Krankonstruktion von Altmann rationalisiert Fertigung

Vereinfachtes Kranverfahren

Das Schweizer Unternehmen Huber & Suhner AG stellt elektrische und optische Verbindungen her. Kernkompetenzen sind Hochfrequenz- und Fiberoptik sowie Kabel- und Kunststofftechnik. Im Frühjahr 2008 entschied man sich für eine umfangreiche Erneuerung der Glüh- und Ziehanlage.

Eine wesentliche Komponente innerhalb der Fertigung stellt dabei der Kran dar, der Drahtspulen mit einem Eigengewicht von bis zu 2.500 kg zu vorbestimmten Lagerplätzen verfahren muss. Die Spulen werden dann von der Ziehanlage abgewickelt und die Einzeldrähte auf bis zu 0,13 mm Durchmesser gezogen. Die Aufgabe für Altmann bestand darin, dass das Bedienpersonal die Katze in die Nähe einer Spulenposition fährt. Der Kran zeigt dem Bedienpersonal optisch an, wenn er sich innerhalb einer Spulenposition befindet.

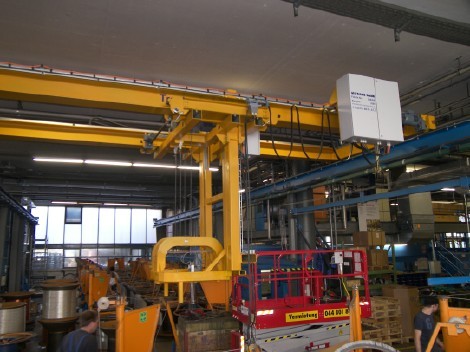

Mechanisch wurde ein Zweiträger-Laufkran mit Zweischienen-Untergurtkatze durch die Altmann GmbH in kompletter Eigenregie konstruiert und gefertigt. An der Katze wurde ein Elektroseilzug mit zwei gegenläufigen Seilabgängen und starrer Hublastführung montiert. Zur Aufnahme der Spule kommt ein zweiteiliger Dorn zum Einsatz, der über eine Ellipse ge- und entspannt werden kann.

Die Steuerung wurde unter der Maßgabe der einfachen Umrüstung bzw. Erweiterung konzipiert und gefertigt. So lässt sich später im Bedarfsfall der Kran auch im vollständigen Automatikbetrieb durch einfache Programmumstellung betreiben. Alle Antriebe sind umrichtergesteuert und müssen daher nicht mehr umgerüstet oder gar ausgetauscht werden. Der modulare Aufbau der SPS lässt schließlich die Erweiterung zur Fernwartung ebenso zu wie zur Anzeige des Betriebsstatus oder zur Fehleraufzeichnung.
