Spezial-Zweiträger-Brückenkran von Erich Schäfer KG

Hilfe für Fahrzeugbeladung

Heben, Drehen, Ausrichten, Ausgleichen und Magnetanlage – die Erich Schäfer KG in Siegen hat einen Zweiträger-Brückenkran für die prozessoptimierte Fahrzeugbeladung entwickelt. Der in allen Fahrbewegungen frequenzgeregelte Kran wird über eine HBC-Funksteuerung bedient.

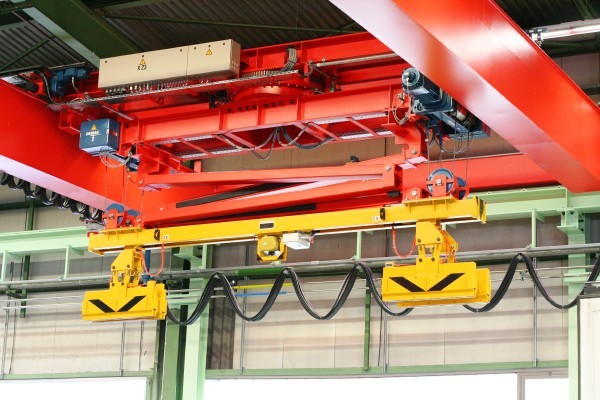

Für die Lastaufnahme kommt eine Trunninger-Magnetanlage zum Einsatz, deren Magnete auf die Ladegutbreite optimiert sind. So können die zu verladenden Teile mit der Anlage dicht an die Ladebordwand gesetzt werden oder auch Lkw-Kasten, -Auflieger und Open-Top-Container beladen werden. Ein wesentlicher Bestandteil der Anlage ist zudem eine Kniehebelkonstruktion, die zusätzlich die Schwingungen aus der Bewegung der Katzfahrt stabilisiert. Schiefstellungen, die aufgrund ungenauer Anfahrt an die Beladeposition entstehen, kann die Zweischienenkatze mit untergehängtem Drehwerk durch die Bestückung zweier Seilzüge ausgleichen. Dies gilt ebenso für Schiefstellungen aus Schieflagen unterschiedlicher Fahrzeuge. Dank elektrischer Erfassung kann somit das Handling bei mehrfacher Anfahrt der Beladeposition erleichtert werden. Zusätzliche Hilfestellung leistet eine Laserwegmessung in Katz und Kranfahrtrichtung. Der Schaltschrank der Anlage wurde stationär auf dem Hallenflur positioniert und ist damit gut zugänglich.
