Mobilelektronik geht voran

Maststeuerung von Rexroth mit OBE der zweiten Generation

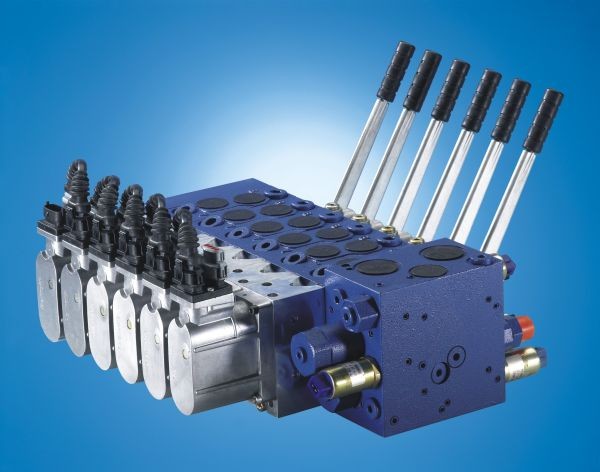

Mit der Weiterentwicklung der bewährten On-Board-Elektronik (OBE) vom Typ EPM1 präsentiert Rexroth jetzt einen Ventilsteuerblock mit EPM2, der nächsten Generation der OBE. Steuerblöcke mit EPM2 bieten vor allem Vorteile bei der Kommunikation über CAN-Bus sowie bei der Realisierung von Sicherheits- und Plug-and-Play-Funktionen.

In der zweiten Generation des EPM (Elektronisches Pilotmodul) sind jetzt auch die CAN-Protokolle J 1939, CAN BR-standard und CANopen integriert. Damit ist nach Aussage der Entwickler eine noch bessere Kommunikation mit anderen Fahrzeugkomponenten gegeben, ebenso die Abdeckung zukünftiger Anforderungen. Über einen vierpoligen Stecker bietet das EPM2 außerdem die Möglichkeit, auch analoge Signale direkt einzulesen und dem CAN-Bus zur Verfügung zu stellen. Zusätzliche I/O-Wandler sind dadurch überflüssig.

Im M4-Ventilbaukasten mit EPM2 sind Sicherheitsfunktionen wie die Umschaltachse bereits integriert, was gleichzeitig den Verrohrungsaufwand reduziert. Die Umschaltachse sorgt dafür, dass die Maststeuerung nicht gleichzeitig mit der Abstützung zu bedienen ist. Komplettiert werden diese Sicherheitsfunktionen durch Senkbremsventile von Bosch Rexroth Oil Control. Mit der neuen Ablauf-Funktion sichern diese gesetzlich vorgeschriebenen Ventile gegen einen eventuellen Rohrleitungsbruch zusätzlich ab.

Die Kontrolle des Volumenstroms im Ablauf statt im Zulauf führt zu einem deutlich stabileren Verhalten des Mastes beziehungsweise des Ladekrans und somit zu einer besseren und leichteren Bedienung durch den Anwender.

Für die mechanische und die hydraulische Ansteuerung erfüllt der Rexroth M4 schon in der Standardausführung die ATEX-Bestimmungen für explosionsgefährdete Bereiche gemäß der Explosionsschutz-Richtlinien und Zündschutzarten nach EN 13463. Im Servicefall helfen integrierte LEDs bei der Fehlerdiagnose. Sollte die TÜV-geprüfte Hardware einmal ausgetauscht werden müssen, sichert das erprobte Plug-and-play einen reibungslosen Wechsel.
