Nachziehen war gestern

Demag nutzt EBL-Schrauber von Atlas Copco

Die Krane von Demag Cranes & Components bewegen tonnenschwere Lasten millimetergenau. Die gleiche Präzision ist bei der Fertigung im Kleinen erforderlich, zum Beispiel bei den Steckern und Zuleitungen für Schleppkabel. Rund 300 Sätze werden in Wetter an der Ruhr jeden Monat montiert und konfektioniert, meist in Kleinserien. Dabei setzt Demag auf die Kleinschrauber des Typs EBL von Atlas Copco Tools.

Die auf Wunschlänge gebrachten Energieleitungen werden abisoliert und nach Aufklemmen der Aderendhülsen im Klemmkörper des Steckgehäuses fixiert. 1,9 Nm sind dafür das zuvor per Messegerät ermittelte ideale Drehmoment. Auf diesen Wert eingestellt, montieren mehrere EBL-25-Niederspannungsschrauber die Klemm-Schlitzschrauben mit hoher Wiederholgenauigkeit und flotten 930 U/min. Ihr Drehmomentbereich umfasst 1 bis 2,5 Nm.

Etwas weniger vertragen die fünfadrigen Steuerleitungen, die ebenfalls im Steckergehäuse untergebracht werden müssen. Nur rund 0.9 nM beträgt das Idealmoment für die Kreuzschlitzschrauben. Hier setzt Demag auf die Modelle des Typs EBL 12, die mit 910 U/min fast genau so schnell, aber mit 0,2 bis 1,2 Nm deutlich feinfühliger sind.

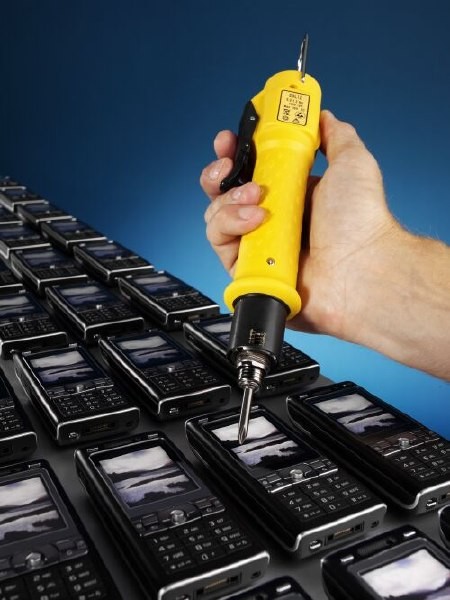

Gesicherte Werte: Die Drehmomenteinstellung schließt ein versehentliches Verstellen des Drehmoments aus

Eine manipulationssichere Drehmomenteinstellung (Set and forget) schließt ein unerlaubtes oder ungewolltes Verstellen des Drehmoments aus. Das Spektrum reicht von Modellen für Mikro-Drehmomente ab 0,05 Nm bis 3,5 Nm, was in etwa einem M4 Gewinde entspricht. Eine Soft-Stopp-Ausführung verhindert Gewindeschäden und schont durch sanfte Abschaltung besonders empfindliche Bauteile wie sie zum Beispiel in der Elektro- und Elektronikindustrie montiert werden.

Für das Aufnehmen und Positionieren kleiner und kleinster Schrauben steht eine Vakuumansaugung zur Verfügung. Optional ist auch eine programmierbare Schraubenzählung erhältlich, damit Schrauben nicht mehr vergessen werden können.
