Danfoss Sensoren mit Mehrfachausgängen

Hydraulische Doppelfunktion

Eine Studie unter den weltweit führenden Herstellern zeigt nach Angaben des dänischen Hydraulikspezialisten Danfoss klar, dass die Anzahl von Sensoren schneller wächst, als die Anzahl der hergestellten Maschinen, was bedeutet, dass mehr Sensoren pro Maschine eingesetzt werden. Der Trend geht dabei zu höherer System- und Funktionsintegration.

Danfoss bietet neben den Standard-Drucksensoren auch Varianten mit einem zusätzlichen Schaltausgang oder Temperaturausgang an. Typische Applikationen für solche Produkte sind die Meldung von lokalen Öl-Temperaturen an hydraulischen Aggregaten oder in geschlossenen Kreisen (z.B. hydrostatischer Antrieb) sowie die Warnung bei Druckunter- oder Drucküberschreitung.

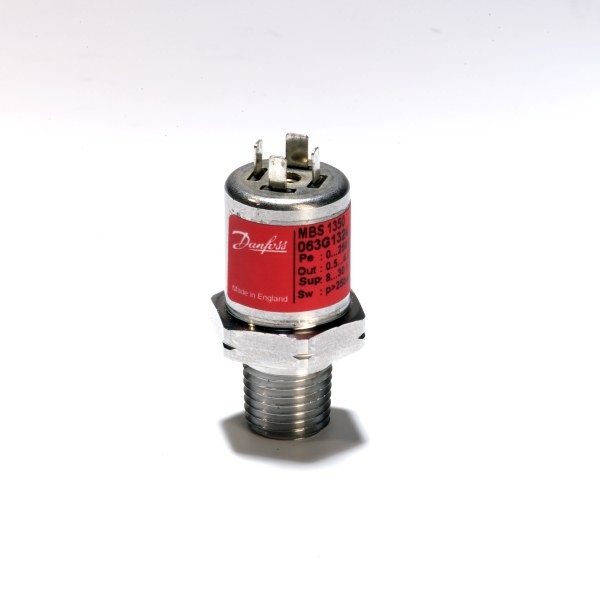

Die Druckmessumformerserie MBS 1300 ist für den Einsatz in anspruchsvollen Applikationen wie in der Mobilhydraulik konzipiert. Die Produkte erfüllen die hohen Anforderungen in Bezug auf Vibrationsfestigkeit und elektromagnetische Verträglichkeit. Mit einem Druckbereich von 6 bar bis 2200 bar decken sie nach Aussage von Danfoss nahezu alle Anwendungsfälle ab. Die Produkte sind für Einsatztemperaturen von - 40°C bis + 125°C geeignet.

Elektronische Druckschalter sind mechanischen Druckschaltern in Bezug auf Genauigkeit, Vibrationsbeständigkeit und Lebensdauer (Anzahl der Schaltspiele) überlegen. Der Schaltausgang ist nach Angaben der Entwicklungsingenieure in der Lage, eine Last bis zu 150 mA zu schalten.

Danfoss-Hydraulikkomponenten finden sich beispielsweise in den Mobilkranen der Marke Grove wieder

Das Temperatursignal wird über einen temperaturabhängigen Widerstand auf dem Druck-Sensorelement gewonnen. Durch einen optimalen Einbau des Messumformers kann sichergestellt werden, dass die Temperatur an der Druckzelle nahezu gleich der Medientemperatur ist. Hierbei ist es empfehlenswert, den Messumformer gegen die Strömung in einem 45° Winkel zu montieren. Hierdurch wird ein optimaler Wärmeaustausch ermöglicht. Die Genauigkeit der Messung liegt im Bereich von 3 -5° C, was in den meisten Fällen völlig ausreichend ist. Der Messbereich umfasst ein Temperaturspektrum zwischen -40° C bis +125° C.

Messumformer mit zwei Ausgängen stellen für die beschriebenen Aufgaben eine kostengünstige Lösung dar und werden in Zukunft weiter an Stellenwert gewinnen. Mit Hilfe der gewonnenen Informationen lassen sich die Wirtschaftlichkeit und Zuverlässigkeit der mobilen Arbeitsmaschinen weiter steigern und damit entscheidende Wettbewerbsvorteile gewinnen.
