HAWE-Programmausbau mit neuer PLVC 8x2

Hydraulischer Datenfluss

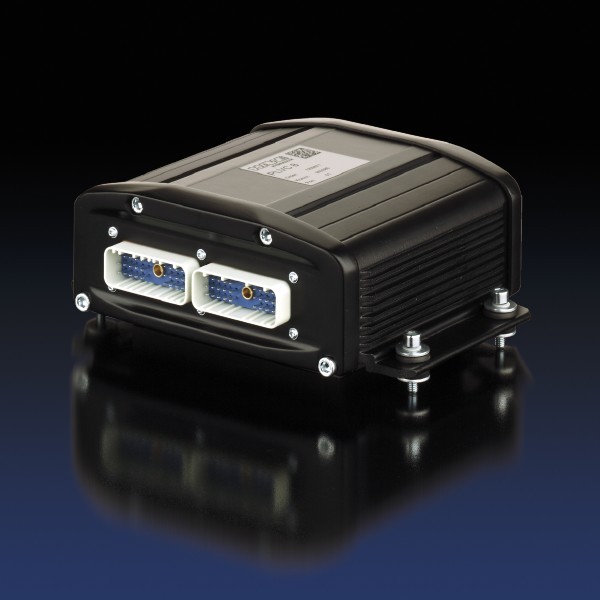

HAWE Hydraulik SE, München, hat die Familie der speicherprogrammierbaren Steuerungen erweitert. Neu ist der Typ PLVC 8x2. Wie bereits mit den vorhandenen Modellen sollen sich auch mit dieser Steuerung komplexe Hydrauliksysteme komfortabel ansteuern lassen. Druck-, Geschwindigkeits- und Beschleunigungsvorgänge sowie komplizierte Regelungs- und Steuerungsaufgaben können auf der Hardware mit kurzen Zykluszeiten realisiert werden.

Die Steuerung vernetzt analoge und digitale Komponenten und/oder andere Komponenten mit CAN-BUS-Schnittstelle: Joysticks, Potentiometer, Endschalter, Druckschalter, Drehgeber, Drehzahlmesser, Ventile und vieles mehr. Die Anzahl der Ein- und Ausgänge des Typs PLVC 8x2 ist auf die Anforderungen von umfangreichen Hydraulik-Systemen abgestimmt. So bietet das Gerät 16 Proportionalausgänge, mit denen beispielsweise acht Zwillingsmagnete angesteuert werden können - etwa für acht Funktionen des Proportional-Wegeschiebers Typ PSL. In der Grundausführung sind außerdem sechs digitale Frequenzeingänge enthalten, dazu elf analoge Eingänge, die per Software zwischen 0-5V, 0-10V und 4-20mA umschaltbar sind.

Auf dem Grundgerät sind eine RS232- und eine CAN-BUS-Schnittstelle vorhanden. Vom Programmiersystem werden die CAN-Protokolle CANOpen sowie J1939 unterstützt. Kern der Hardware ist ein für mobile Anwendungen optimierter Prozessor der ST10-Familie. Die Ein- und Ausgangsebene des PLVC 8x2 kann bei Bedarf mit einer Erweiterungsplatine vergrößert werden. Die Steuerung ist SIL2-fähig. Der Einsatzbereich in mobilen Anwendungen ist breit gestreut: Krane, Krananlagen, Baumaschinen, komplexe Hebeeinrichtungen, Forstmaschinen. HAWE Hydraulik hat das Produkt zur Hannover Messe 2009 eingeführt, so einigen Projekten beweist es bereits seine zuverlässige Leistung.
